【名 稱】

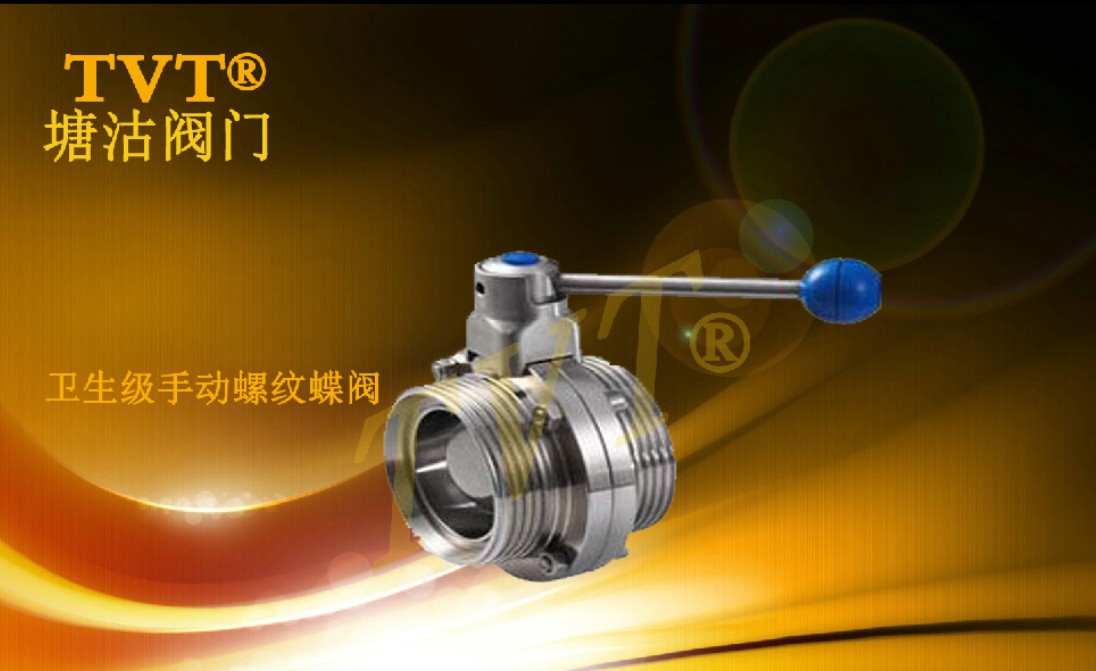

蝶閥 不銹鋼快裝蝶閥 食品級蝶閥 衛生級手動快裝蝶閥 不銹耐醋酸快裝蝶閥
【包 裝】紙箱/木箱
【連 接】快裝
【材 質】SUS304、SUS316L,鍛造
【規 格】DIN標準：DN15—DN100；ISO標準：Ф19(0.75s)——Ф108（4.25s）
【工作原理】蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
【應 用】專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。
【備 注】所有衛生級閥門管件，與介質接觸部份均為鏡面拋光。 蝶閥密封圈Ф63.5-Ф108使用范圍為兩種：
三元乙丙(EPDM)、硅膠(SI ),Ф57以下為三元乙丙(EPDM)
衛生級手動快裝蝶閥的啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種閥門。
衛生級手動快裝蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小、而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量調節功能和關閉密封特性。衛生級手動快裝蝶閥在******開啟時，具有較小的流阻，當開啟在大約15°至70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，蝶閥的應用非常普遍；衛生級手動快裝蝶閥閥板的運動帶有擦拭性，因而該焊接蝶閥可用于帶懸浮固定顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀介質。
產品特點：
1 、蝶閥橡膠密封圈與閥板均采用進口件，******了蝶閥的使用性能和使用壽命。
2 、采用高精度數控車床精車閥體，******了蝶閥******的互換性，免去了因更換橡膠而不能******其使用性能的麻煩。
3 、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松。
4 、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高。
5 、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚。
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷。
7 、開閉范圍為 0~90 度，可固定于每隔 15 度的位置上，具有可調性，且開閉迅速，操作方便。
8 、閥體均采用可拆連接，結構簡單，維修方便。
9 、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手。
10 、經過嚴密的強度和密封試驗，******質量。
11 、抽樣進行不低于 30000 次的疲勞壽命試驗，******了其使用壽命。
選用原則：
衛生級蝶閥（中線軟密封蝶閥）適用于要求達到******密封、氣體試驗泄漏為零、壽命要求較高、工作溫度在此10℃至150℃的淡水、污水、海水、鹽水、蒸氣、天然氣、食品、藥品、油品和各種酸堿及其他薄壁管路上。衛生級手動快裝蝶閥的安裝與維護應注意以下事項： 1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
